Risparmio energetico e alte prestazioni

Il sistema Leonardo permette la realizzazione di un sistema radiante a soffitto, per olteplici applicazioni. Questo sistema è composto da pannelli in cartongesso modulari con tubazione MidiX già inserita e disposta a serpentina con andamento serpeggiante in modo da massimizzare la superfici di scambio tra tubazione e cartongesso.

Il pannello in cartongesso è fornito accoppiato ad una lastra isolante in polistirene espanso avente conducibilità termica dichiarata pari a 0,034 W/mK nella versione interasse 10 cm e una lastra in polistirene espanso sinterizzato con grafite pari a 0,030 W/m*K nella versione interasse 5,5 cm.

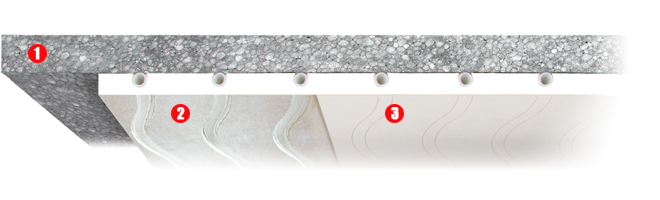

1. Lastra isolante
 2. Lastra in cartongesso completa di tubazione MidiX
3. Guide segna tubazione



  Sistema Leonardo soffitto
  Lastra isolante in EPS + grafite
  Passo tubazione MidiX 5,5 cm



  Sistema Leonardo soffitto
  Lastra isolante in EPS
  Passo tubazione MidiX 10 cm

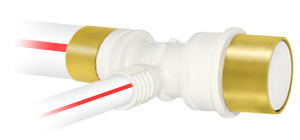

Massima tenuta dei raccordi nel tempo

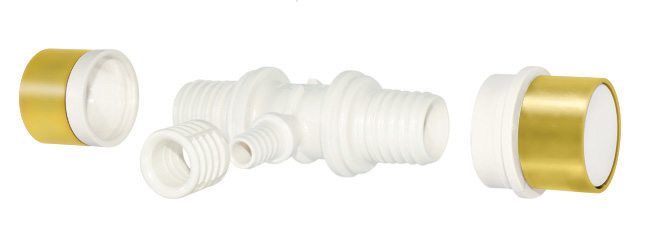

L’utilizzo di speciali raccordi senza O-ring per la tubazione 10x1,3 mm permette la massima tenuta nel tempo e la riduzione delle perdite di carico.



Tubazione MidiX 10x1,3 mm

Rispetto alla tubazione 8x1,1 mm adottata nei tradizionali sistemi radianti a soffitto, il nuovo sistema Leonardo incorpora una tubazione del diametro di 10x1,3 mm. Con il suo +25% di diametro il sistema Leonardo risulta sensibilmente più performante



Progettazione e realizzazione flessibile

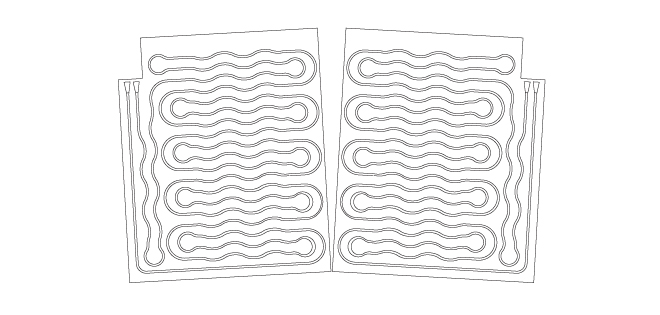

L‘estrema versatilità del sistema Leonardo si riscontra sia in sede di progettazione che d‘installazione in cantiere. Il pannello è stato concepito con una tubazione integrata avente due circuiti autonomi. È possibile quindi tagliare la lastra in cartongesso in due parti esattamente speculari, ognuna delle quali equipaggiata della propria tubazione.

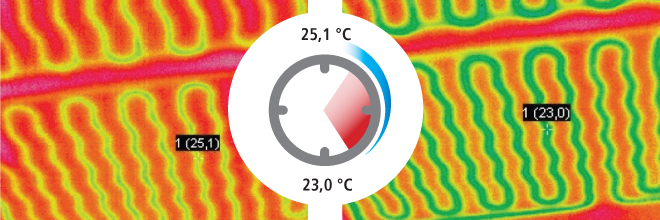

Bassa inerzia termica

Il diametro e lo spessore del tubo utilizzato (MidiX 10x1,3 mm), la tubazione integrata nel cartongesso (aumento della resa dell‘8% rispetto al tubo inserito nell‘isolante) e la sua particolare geometria a serpentina, fanno del Leonardo un sistema a soffitto dall‘alta resa che conferisce all‘impianto una bassissima inerzia termica.
